海缆监控系统


 一、系统需求概述

         本系统建设AIS基站一个,用于监视海缆监视告警区范围内及周边装备AIS系统的船舶动态,及时发现船舶异常状态,快速高效处置船舶抛锚或船速异常事件打下基础。同时为海缆监视平台决策支持系统建设提供可靠的AIS数据来源。
本系统购置甚高频装置两套。用于海缆运维人员能够及时通过甚高频装置与过往海缆保护区船舶进行有效沟通,辅助监视值班人员进行应急决策。
本系统研发海缆监视平台决策支持系统一套。该系统能够接入自建AIS基站监视数据、雷达监视系统(自建)、近岸视频监视系统(CCTV)、红外夜视系统、小型气象站观测站、海缆检测应用数据库等各子系统的数据,并能够以子系统数据为基础进行综合性分析评估,辅助监视值班人员进行险情的评估预判、干预控制和联动处置。


二、系统设计图

本系统为本项目采用C/S的服务器客户端系统模式
本系统为本项目采用C/S的服务器客户端系统模式

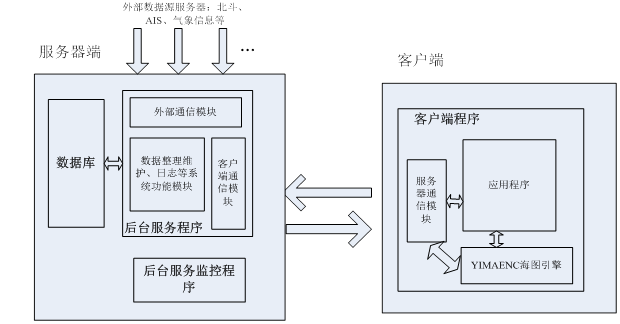

系统软件模块构成图
系统软件模块构成图


三、系统主要功能

3.1 电子海图应用
监视终端以电子海图平台为基础,任意漫游、缩放海图,在海图上查询航标、航道、水深等要素。在电子海图上标绘线段、区域、标志等信息。

3.2 潮汐数据应用
潮汐数据需包括海底电缆沿线主要港口的地理位置、潮型、潮高、潮时等内容,数据需符合国家海洋信息中心相关标准和要求,并注明潮高基准面;显示海底电缆沿线主要港口全年各月逐小时的潮高,逐日高、低潮的潮高、发生时间及历时。

3.3 AIS船舶监视
AIS监视系统软件可叠加显示各类信息,包括AIS目标视频跟踪视频、人工模拟目标和符号、船舶数据库数据、电子海图、系统的控制和监测界面等。可根据需要选择显示信息类型。可以开窗显示数据库信息,并能输入船舶数据;在电子海图上叠加显示AIS目标,包括Class-A船台、Class-B船台、AIS航标、AIS基站等。可随时查询AIS船舶动静态信息资料,锁定跟踪重点船舶。

3.4 海缆保护区险情告警
自定义监视告警区边界,自定义区域报警内容和条件。AIS船只一进入监视告警区,系统自动发送告警消息,提醒终端操作人员注意。船只低速进入保护区,有抛锚意图或者出现险情时,系统可以通过手机短信方式及时通知有关人员。

3.5 多数据统一平台显示
将自建AIS子系统与雷达子系统、天气子系统、水文子系统、电气参数叠加融合,在同一个监视后台显示。

3.6 AIS数据个性化过滤策略
过滤区域类型可以是圆形、三角形、矩形及不规则多边形;用户只能接收限定区域内的数据;用户只能给限定区域内的用户发送AIS信息。

3.7 支持多窗口
能同时显示多个监视图像缩放窗口和其它任务处理窗口,能任意位置偏心显示。可以无级缩放监视图像,可以开窗显示特定窗口,可以预制不少于3个的固定显示窗口。固定显示窗口可关闭和最小化。

3.8 数据导出
支持各种点线面组成的符号,如岸线、水深线、水下管线、码头、暗礁、沉船、浮标、桥梁、架空管线等打印、输出等功能。

3.9 告警及信号跟踪功能
能够基于AIS视频图像对监管范围内的船舶进行不间断的监视,并能够根据预设的参数判断险情并报警。比如:识别认定雷达视频中的船舶目标,并在船舶目标进入海缆监控范围后保持对目标的跟踪。

3.10 短信发送功能

3.11 录像及截图功能

3.12 船舶统计与流量分析

3.13 船舶数据管理

3.14 甚高频通话
监控中心与终端站甚高频电台的连接,并通过监控中心计算机对发射机和接收机远程控制端口进行命令和数据采集,实现监控中心计算机对甚高频通信系统的远程控制以及实时监控,实现远程通话功能。


四、系统界面展示

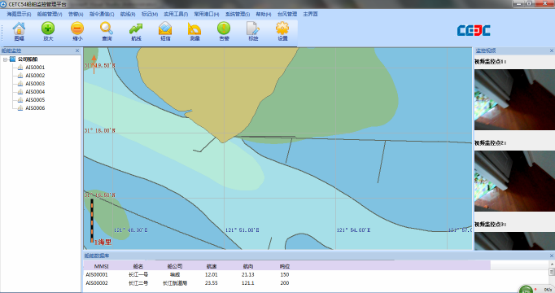

系统主界面
系统主界面

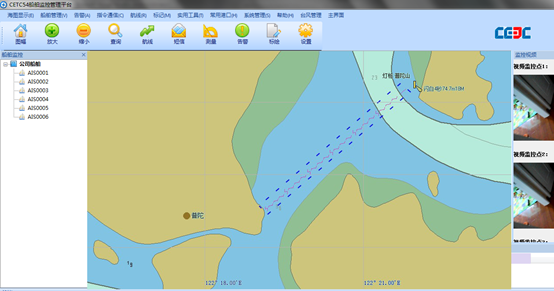

海底电缆警戒区显示
海底电缆警戒区显示

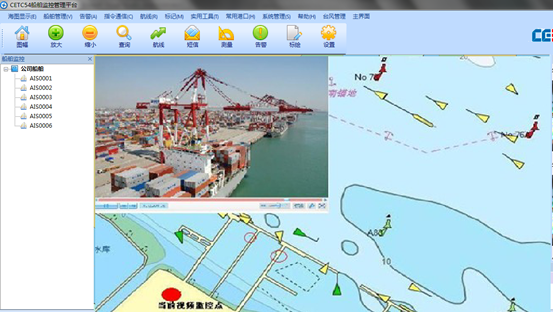

大视频查看模式
大视频查看模式

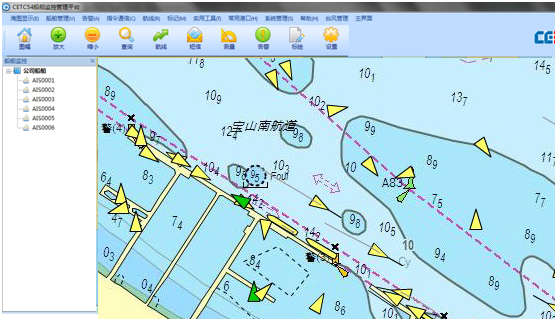

AIS船舶显示
AIS船舶显示

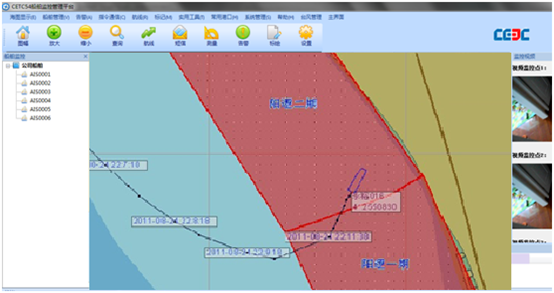

AIS船舶轨迹回放
AIS船舶轨迹回放

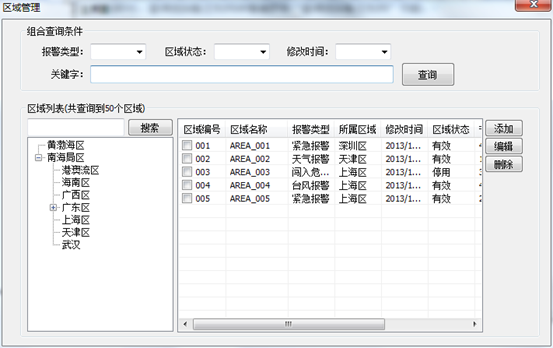

监控区域管理界面
监控区域管理界面
